Кои се разликите помеѓу пулсните вентили со правоаголни, потопени и директно пулсни вентили? Како да изберете врз основа на барањата?

Како клучни компоненти за активирање во системите за чистење со импулсен млаз, електромагнетниот импулсен вентил служи како „прекинувач“ за компримиран воздух за собирачите на прашина во торбичка со импулсен млаз. Неговите перформанси директно влијаат на капацитетот за обработка на колекторот и на ефикасноста на зафаќање прашина. За да им помогне на корисниците на индустријата прецизно да ги разберат техничките разлики меѓу трите типови на мејнстрим импулсни вентили - со прав агол, потопен и директно - и научно да формулираат планови за селекција, овој напис систематски ги прикажува структурата, принципите и применливите сценарија на овие вентили врз основа на техничките спецификации на индустријата и карактеристиките на производот. Обезбедува референца за инженерски дизајн за отстранување прашина и работа и одржување на опремата.

I. Основни дефиниции и структурни карактеристики на трите типови пулсни вентили

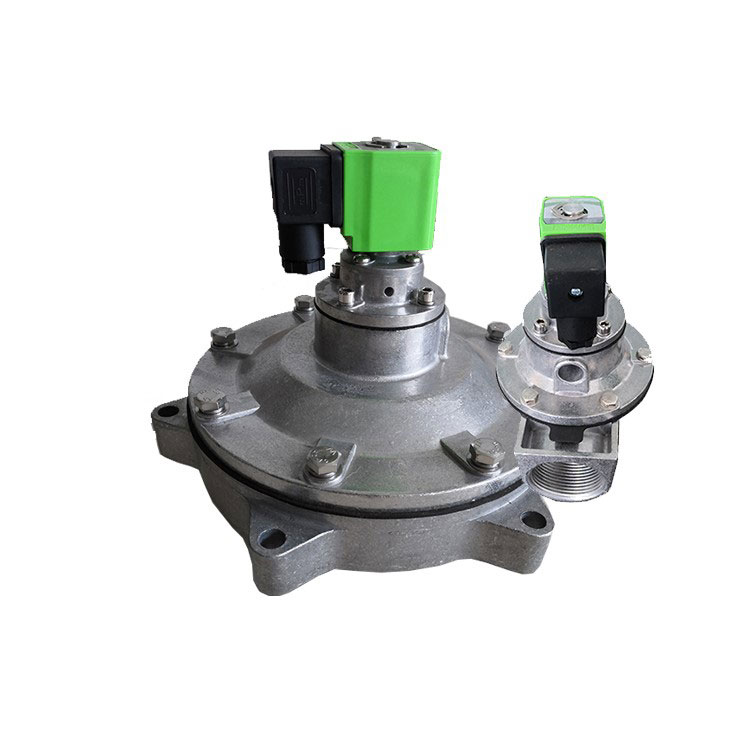

Електромагнетен импулсен вентил со прав агол

Неговата карактеристика е што цевките за влез и излез на воздухот на вентилот со прав агол се под агол од 90 °. Телото и хаубата на вентилот се излеани со помош на материјал од легура на алуминиум. По површинската обработка, тие покажуваат одлична отпорност на корозија. Дијафрагмата и заптивката за заптивање се произведуваат со вулканизиран композитен процес. Суровините за електромагнетната пилотска глава се состојат од високоефикасни магнетни материјали и материјали за магнетна заштита од нерѓосувачки челик. Критичните компоненти како пружините и сврзувачките елементи се направени од не'рѓосувачки челик. Начин на поврзување: Цевката на дистрибутерот на воздухот (резервоарот за воздух) и цевката за дување на собирачот на прашина се вметнуваат во влезот и излезот на вентилот соодветно, запечатени со навртки за компресија на двата краја.

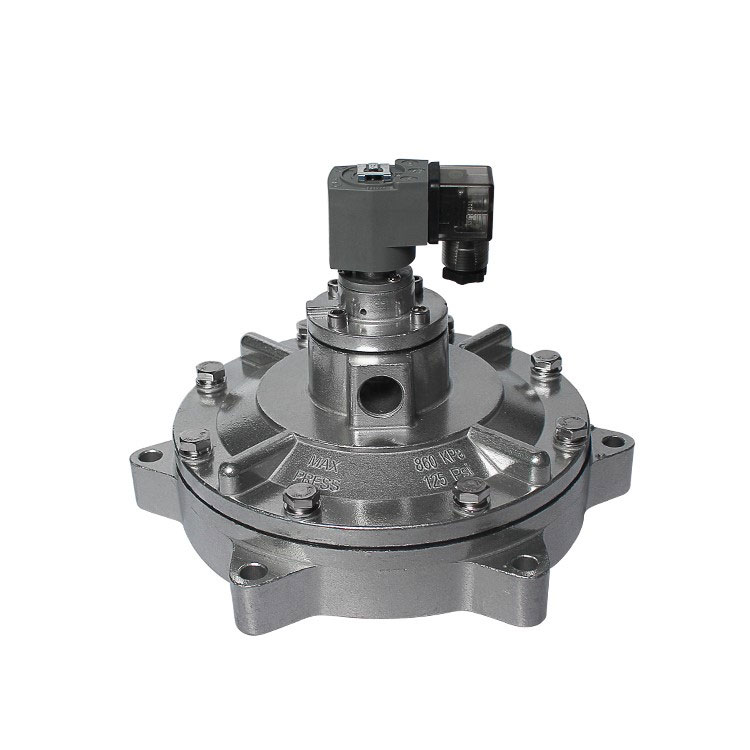

Потопен електромагнетен пулсен вентил

Се состои од електромагнетна пилотска глава, склоп на дијафрагмата (дијафрагма, пружина под притисок, заптивка) и тело на вентилот. Инсталиран потопен во резервоарот за воздух, тој се поврзува со резервоарот преку прирабница. Излезната порта е централно лоцирана во телото на вентилот во резервоарот, протегајќи се низ компонентите како уред што продира во ѕид за да влезе во комората за дување за работа. Овој тип на вентил има оптимизиран дизајн на каналот за проток кој ефикасно ја намалува отпорноста на протокот на гас, обезбедувајќи стабилна работа дури и при услови на низок притисок. Овој дизајн ја намалува потрошувачката на енергија и го продолжува животниот век на дијафрагмата.

Електромагнетен импулсен вентил директно низ

Централните линии на влезот и излезот на воздухот се порамнети во права линија без аголно отстапување, при што насоката на протокот на гас е јасно означена на површината на телото на вентилот. Инсталирањето вклучува поврзување на едниот крај со воздушната цевка која се протега од резервоарот за воздух, а другиот крај со воздушната цевка на комората за дување. Неговата едноставна структура ја олеснува инсталацијата, што ја прави вообичаена компонента во колекторите за пулсова прашина од резервоарот за воздух.

II. Компаративна анализа на заеднички и карактеристични работни принципи

Принцип на работа на пулсни вентили со прав агол

Дијафрагмата во вентилот ја дели на предни и задни воздушни комори. Кога се снабдува компримиран воздух, тој влегува во задната комора преку приклучок за гас. Притисокот во задната комора ја принудува дијафрагмата да ја запечати излезната порта, ставајќи го вентилот во „затворена“ состојба.

Електричен сигнал од контролниот инструмент со пулсен млаз ја придвижува арматурата на електромагнетниот импулсен вентил, отворајќи ја отворот за вентилација на задната комора. Задната комора брзо се намалува притисокот, предизвикувајќи дијафрагмата да се повлече. Потоа, компримиран воздух истекува низ излезот на вентилот, ставајќи го пулсниот вентил во „отворена“ состојба. Моменталното ослободување на компримиран воздух создава млазен поток.

Кога ќе престане електричниот сигнал од контролорот на пулсот, арматурата на вентилот се ресетира. Отворот на задната комора се затвора, а притисокот во задната комора се зголемува, принудувајќи ја дијафрагмата назад кон излезот на вентилот. Пулсниот вентил се враќа во „затворена“ состојба.

Принцип на работа на потопен пулсен вентил

Пулсниот вентил е поделен на предни и задни комори. Кога се снабдува компримиран воздух, тој влегува во задната комора преку отворот за гас. Притисокот во задната комора ја принудува дијафрагмата да го запечати излезот на вентилот, одржувајќи го пулсниот вентил во „затворена“ состојба.

Кога електричен сигнал од контролорот на пулсот ја поместува арматурата на вентилот, отворот на задната комора се отвора. Брзото губење на притисокот во задната комора предизвикува дијафрагмата да се движи, овозможувајќи компримиран воздух да се испушта низ излезот на вентилот. Пулсниот вентил влегува во „отворена“ состојба, моментално ослободувајќи излив на компримиран воздух.

Кога ќе престане електричниот сигнал од контролорот на пулсот, арматурата на вентилот се ресетира, отворот на задната комора се затвора и притисокот во задната комора се зголемува, принудувајќи ја дијафрагмата да го запечати излезот на вентилот. Пулсниот вентил се враќа во „затворена“ состојба.

Принцип на работа на вентилот за директно пулсирање

1. Затворање со исклучување: компримиран воздух влегува во задната комора преку отворот за гас. Притисок на задната комора > притисок на предната комора, туркајќи ја дијафрагмата за да го запечати излезот на главниот вентил, затворајќи го вентилот.

2. Отворање со вклучување: контролорот на пулсот испраќа сигнал, електромагнетната сила ја крева арматурата, отворајќи ја дупката за вентилација. Задната комора брзо се намалува притисокот, создавајќи диференцијален притисок помеѓу предната и задната комора. Мембраната се движи наназад, отворајќи го главниот отвор на вентилот, а компримираниот воздух се издува.

3. Ресетирање на исклучување: кога ќе престане електричниот сигнал, пружината на арматурата се враќа, затворајќи ја отворот за вентилација. Притисокот во задната комора се обновува преку отворот за гас, што предизвикува ресетирање на дијафрагмата и затворање на отворот на главниот вентил, враќајќи се во почетната состојба.

III. Клучни технички параметри и критериуми за избор

Стандардизација на основниот технички параметар: Домашните импулсни вентили со правоаголни и директно проодни пулсни вентили работат во опсег на притисок од 0,4-0,6 MPa. Увезените колеги рамномерно работат на 0,4-0,6 MPa без оглед на типот. И двете категории не покажуваат фундаментални разлики во толеранцијата на притисок или оценките за притисок при примена.

Три основни принципи за научен избор

1. Принцип на компатибилност со работен притисок: за сценарија со низок притисок (кои бараат намален притисок од изворот на воздух), дадете приоритет на потопените електромагнетни импулсни вентили. За стандардни услови на притисок (0,4-0,6 MPa), флексибилно избирајте типови со прав агол или правоаголник врз основа на ограничувањата за инсталација.

2. Принцип за совпаѓање на просторот за инсталација: Кога резервоарот за воздух и цевката за вентилација се вертикално порамнети, користете електромагнетни импулсни вентили со прав агол. За линеарни распореди, користете директно електромагнетни импулсни вентили. Кога е потребна внатрешна инсталација внатре во резервоарот за воздух, се претпочитаат потопени електромагнетни импулсни вентили.

3. Принцип на кореспонденција на типот на опрема: Ипулсните колектори за прашина во воздушна кутија првенствено треба да користат директно електромагнетни импулсни вентили. Импулсните собирачи на прашина во торбичка можат да избираат електромагнетни импулсни вентили со прав агол врз основа на аголот на инсталација. За големи системи за собирање прашина кои работат под услови на низок притисок, се препорачуваат потопени електромагнетни импулсни вентили.

IV. Контекст и Outlook за апликација за индустрија

Електромагнетниот импулсен вентил е широко користен во апликациите за собирање прашина, а неговата стабилност на перформанси директно влијае на ефикасноста на еколошкиот третман и континуитетот на индустриското производство. Како што еколошките стандарди продолжуваат да се подобруваат, барањата за енергетски ефикасни и долготрајни импулсни вентили продолжуваат да се зголемуваат. Ова издание на технички споредби и упатства за избор за три типа на мејнстрим пулсни вентили има за цел да им помогне на корисниците на индустријата да ги избегнат замките во изборот, да ја подобрат ефикасноста на системот за собирање прашина и да ги намалат оперативните трошоци. Во иднина, технолошкиот напредок ќе се фокусира на попрецизна контрола на притисокот, продолжен работен век и поширока приспособливост на различни работни услови, обезбедувајќи поддршка за основните компоненти за индустриска зелена трансформација.
