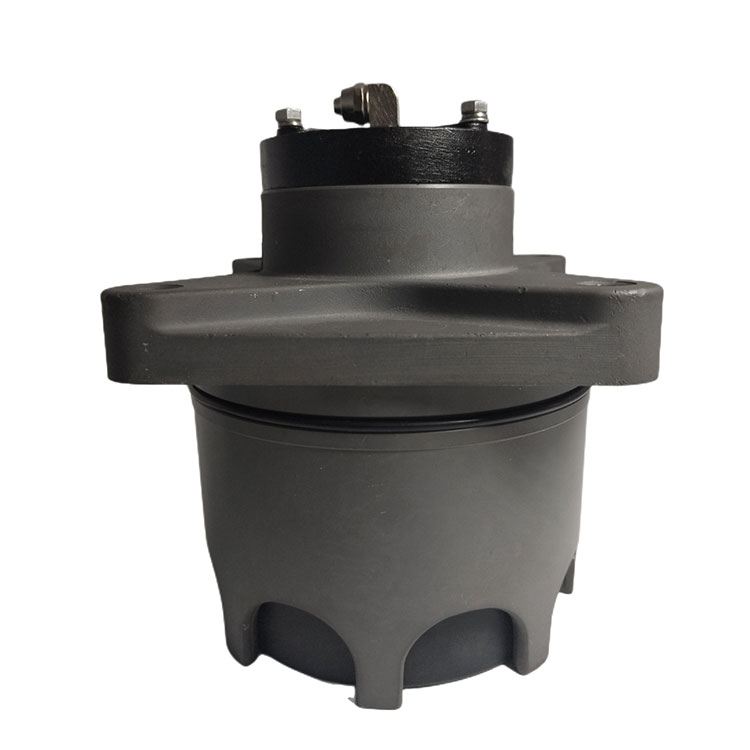

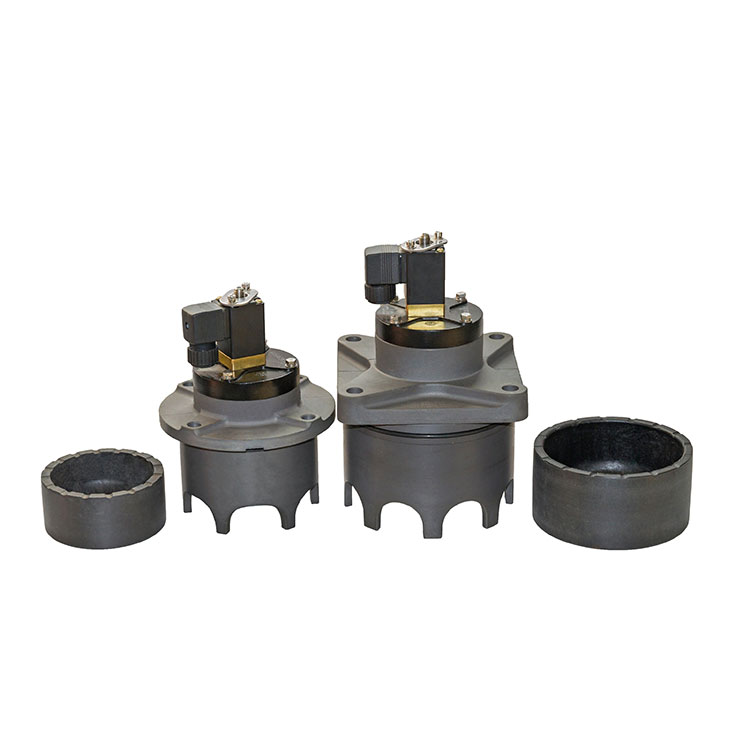

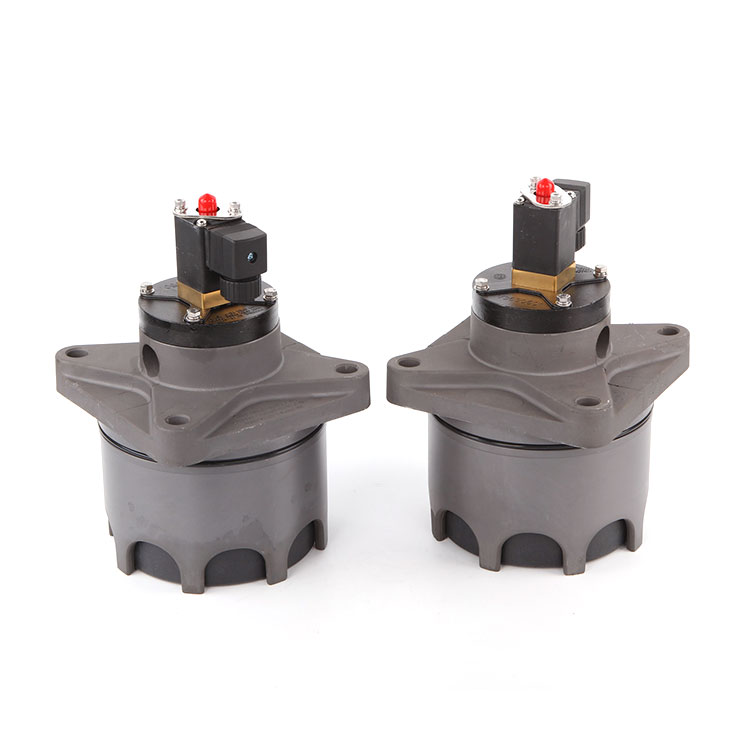

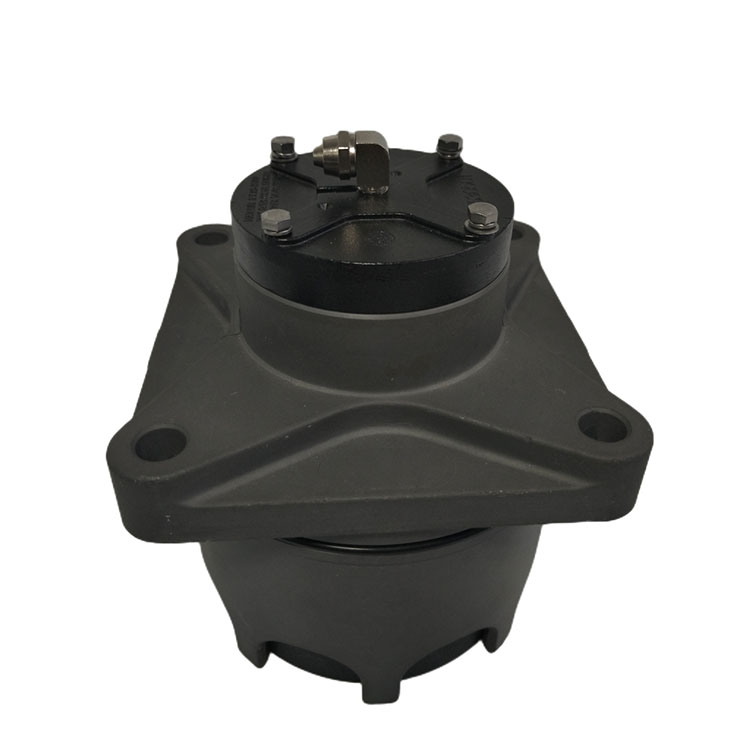

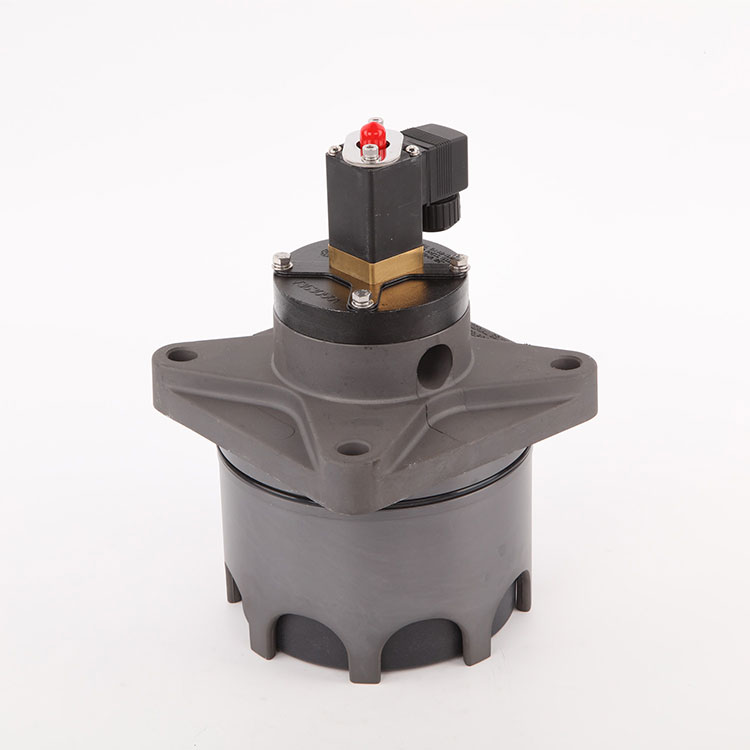

Пулсен вентил на клипот

Machineвездата на Qingdao Star обезбедува V1614718 Pulse Pulse Valve, тој се заснова на дијафрагма електромагнетниот пулсен вентил и дизајнот на механизмот на клипот, усвојувајќи вградена структура, со посилни перформанси на дување и подолг животен век. Неговите основни карактеристики се:

Структурни карактеристики

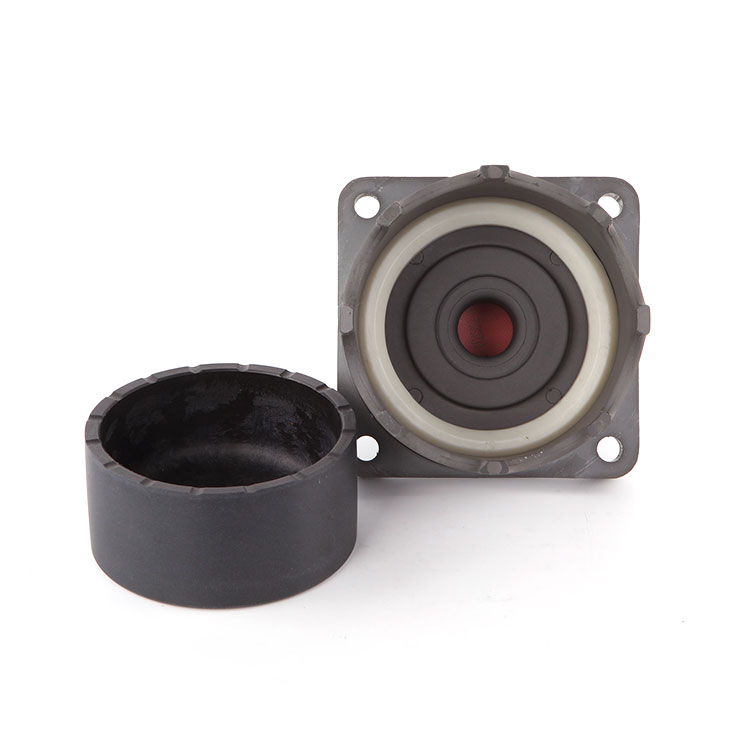

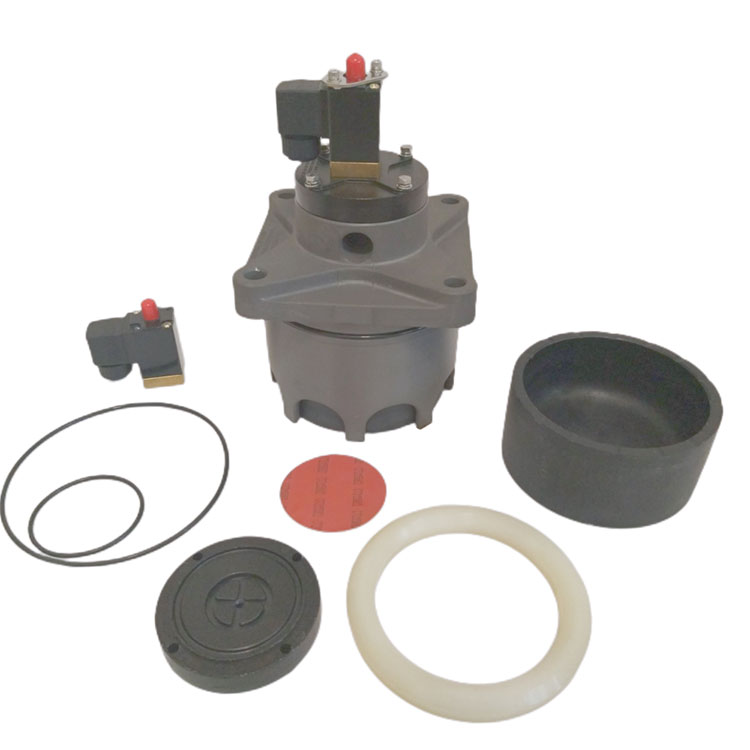

Составена од електромагнетна пилотска глава, тело на клипот и вентил, областа на задната комора на клипот е поголема од предната комора, а пневматската сила обезбедува чувствителна состојба на затворање.

Откажување на гумена дијафрагма и пролет на притисок, употребата на структура на клипот со висока јачина, значително ја подобрува издржливоста.

Работниот принцип на пулсот на клипот на пулсот е поделен на две фази:

Состојба на дување: Откако сигналот ќе го внесе електричниот контролер, електромагнетната пилотска глава ја отвора дупката за истовар, а гасот под притисок во предната комора на клипот го крева клипот и го отвора каналот за дување.

Затворена состојба: Откако ќе исчезне сигналот, дупката за истовар е затворена, притисокот на гасот во задната комора на клипот го турка клипот за да се ресетира, а каналот е затворен.

Технички стандард

Работен притисок: 0,2 ~ 0,6mpa

Спецификација на напон: DC24V или AC220V/50Hz

Оценка за заштита: IP65

Работен медиум: Чист воздух

Применлива температура: Тип на собна температура -25 ~ 85 ℃, тип на висока температура -25 ~ 230.

Животен век: 1 милион пати

Спецификација за инсталација на вентил на пулсот на клипот

Барања за запечатување: Врската со навој треба да биде исполнета со лента за суровини PTFE или заптивната смеса, а комбинираната површина на кутијата за дистрибуција на воздухот треба да биде мазна и чиста.

Обработка на изворот на воздухот: цевката за влез на воздухот на кутијата за дистрибуција на воздухот треба да се инсталира со филтер и регулатор, а дното е опремено со вентил за одвод за да се обезбеди дека компресираниот воздух е сув и без нечистотии.

Точност за обработка: Крај на инсталацијата на пакетот на воздухот според обработката на Слика 2, за да се обезбеди толеранција на големината и грубоста на површината.

Барања за чистење: Воздушната торба и плочката треба темелно да се исчистат пред инсталацијата за да се избегнат остатоци од остатоци.

Врска

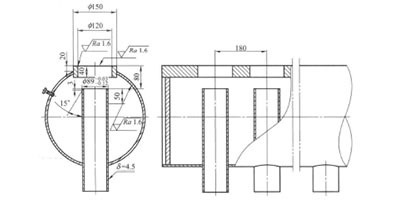

Кога се инсталира со тркалезен колектор, димензиите треба да бидат според Сл. 3 за да се обезбеди совпаѓање на врската (на пр. Φ150/φ120 отвор).

Машинскиот дијаграм на конекцијата за повеќекратна врска (Сл. 2) ги одредува клучните димензии: вкупна ширина од 180 мм, комофер од 15 °, Δ = 4,5 мм дебелина на wallидот.

Надворешни димензии

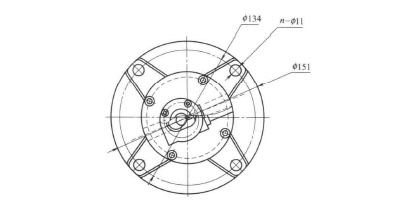

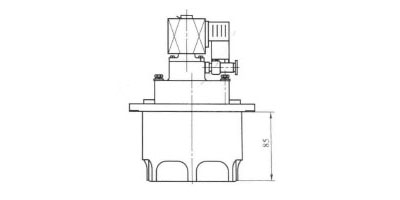

Надворешните димензии на 3-инчниот клип пулсен вентил се прикажани на Слика 3, со клучни параметри како што се вкупна должина од 134мм и дупки за монтирање на означени φ151мм.

Со компактен дизајн и флексибилен аранжман на blowpipe, вентилот е погоден за побарувачката на чистење на пепел со висока ефикасност во системот за отстранување на индустриска прашина. Со оптимизирање на структурата на клипот и електромагнетната контрола, постигнува брз одговор и стабилно работење и ги исполнува строгите барања за сигурност и прецизност за извозните производи.

Слика.1 Слика.2Слика.3
