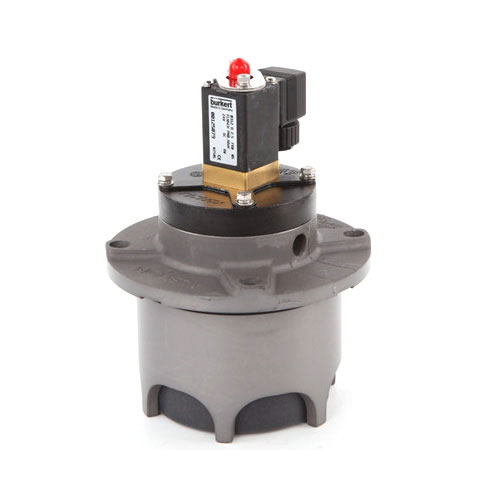

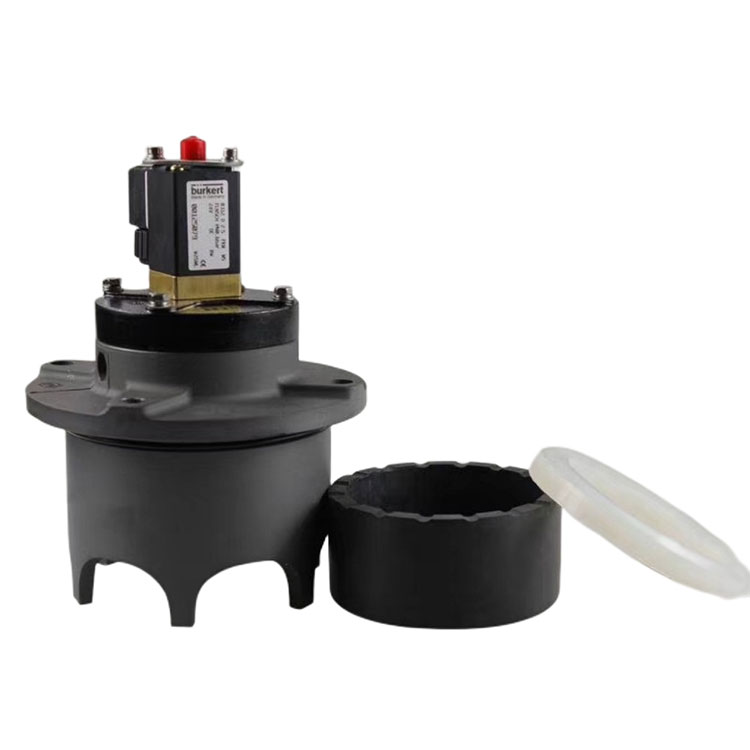

DC24V 3 инчен вентил за собирање прашина

Затворање на вентилот

Соленоидот е затворен за амбиентниот и отворен за пилотскиот воздух.

Пилот-мембраната е притисната надолу кон седиштето.

Преку процепот помеѓу нурнувачот и куќата, притисокот над нурнувачот ќе се изедначи со притисокот на резервоарот и нурнувачот се движи надолу до пулсната цевка и го завршува пулсот за чистење.

Времето за секвенца (почеток на отворање до затворен вентил) е до одреден степен во зависност од барањата на процесот, но генерално тоа е во опсег од 100-200 msec.

ПИЛОТ ВОЗДУШЕН ПОВРЗУВАЊЕ

Пилот-воздухот за електромагнет се зема од влезната цевка до резервоарот за притисок. Цевката за пилот воздух е заедничка за сите вентили во еден резервоар и е поврзана возводно од главниот вентил за вклучување-исклучување на соодветниот резервоар.

Цевката треба да има вентил за исклучување и неповратен вентил што обезбедува задржување на притисокот, исто така, ако притисокот се намали за време на пулсирањето.

Забелешка: Ако е посебна цевка за напојување на пилотот

се користи воздухот, притисокот за пилотскиот воздух треба да биде приближно еднаков на притисокот во резервоарот.

Премногу висок притисок ќе даде преостаната деформација на мембраната, што ќе го намали животниот век и ќе има намалување на функцијата на чистење на пулсот.
