Пулсен вентил DMF-Z-20

DMF-Z-20 Електромагнетен импулсен вентил со прав агол Електромагнетниот импулсен вентил (исто така познат како мембрански вентил) служи како „прекинувач“ за компримиран воздух за системот за чистење со пулсен млаз во колектори за прашина во куќиште со пулс-млаз. Контролиран со сигнали од контролниот инструмент со пулс-млаз, тој последователно врши чистење со пулсен млаз на филтер кеси по ред (или преграда), одржувајќи ја отпорноста на колекторот за прашина во претходно поставен опсег за да се обезбеди неговиот капацитет за обработка и ефикасноста на собирање прав.

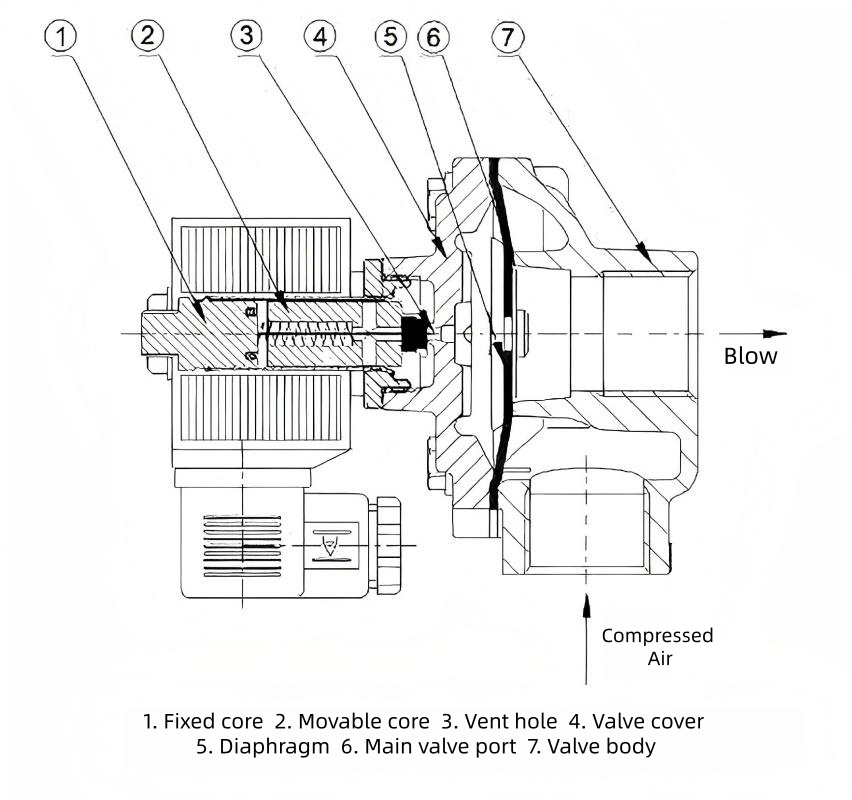

Шематски дијаграм:

Структурни карактеристики:

DMF-Z-20 е електромагнетниот вентил со електричен импулс со прав агол. Нејзините структурни карактеристики се како што следува:

Дизајн под прав агол: Влезот и излезот формираат агол од 90°, обезбедувајќи непречен проток на воздух и соодветност за инсталација помеѓу резервоарите за воздух и цевките за дување на собирачот на прашина.

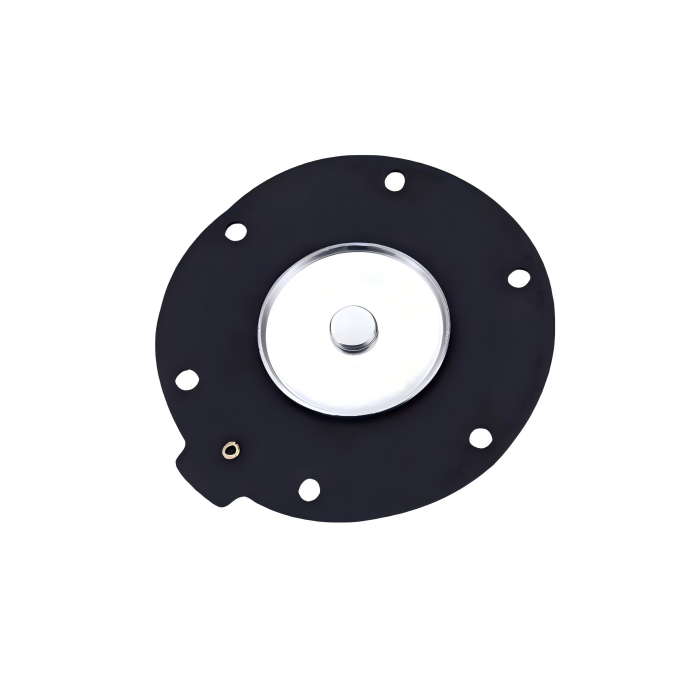

Клучни компоненти: Вклучува електромагнетна глава, дијафрагма, тело на вентилот и пружина. Телото на вентилот е изработено од легиран алуминиум, додека дијафрагмата обично се одликува со структура засилена со ткаенина од нитрилна гума, која нуди отпорност на абење и високи перформанси на запечатување.

Начин на поврзување: Има конец за поврзување G3/4" со номинален дијаметар од 20 mm.

Активирање на дијафрагмата: Управувано со диференцијал на пневматски притисок. Кога е под напон, главата на електромагнет ја отвора релјефната порта за да го испушти притисокот во задната комора, дозволувајќи му на гасот од предната комора да ја подигне дијафрагмата за да се врати ударот. По исклучувањето, пружината се ресетира за да се затвори отворот, враќајќи ја запечатената состојба.

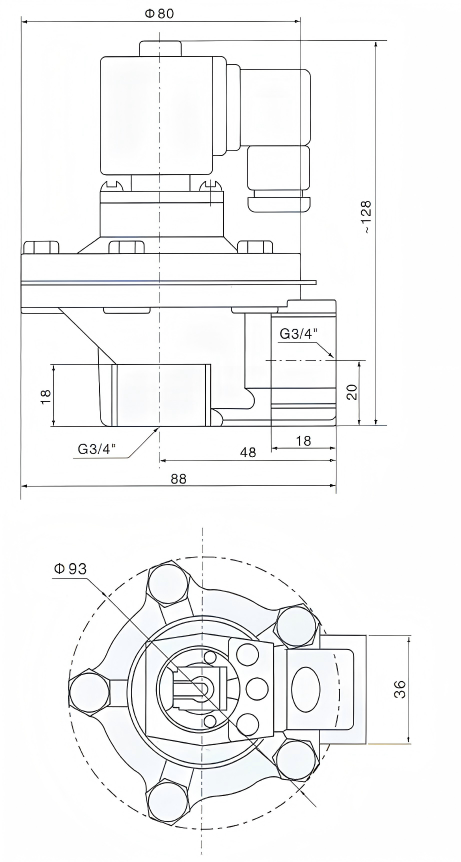

Вкупни димензии DMF-Z-20:

Технички спецификации:

Принцип на работа:

DMF-Z-20 Електромагнетен импулсен вентил со прав агол Мембраната го дели електромагнетниот импулсен вентил на предни и задни воздушни комори. Кога се снабдува компримиран воздух, тој влегува во задната комора преку отворот за гас. Во овој момент, притисокот на задната комора го принудува склопот на дијафрагмата да го запечати излезот на вентилот, ставајќи го електромагнетниот импулсен вентил во „затворена“ состојба.

Електричниот сигнал од контролниот инструмент со пулсен млаз предизвикува повлекување на арматурата на вентилот. Ова го отвора отворот за издувни гасови во задната комора, со што брзо се намалува притисокот. Склопот на дијафрагмата се движи наназад, дозволувајќи му на компримиран воздух да истекува низ излезот на вентилот. Вентилот влегува во „отворена“ состојба.

Кога ќе престане електричниот сигнал од контролорот со импулсен млаз, арматурата на електромагнетниот импулсен вентил се ресетира. Издувната порта на задната комора се затвора, а притисокот во задната комора се зголемува, принудувајќи го склопот на дијафрагмата да се запечати цврсто на излезот на вентилот. Електромагнетниот импулсен вентил се враќа во „затворена“ состојба.

Области на апликација:

Јадрото DMF-Z-20 е дизајнирано за системи за чистење на собирачите на прашина со пулс-млазен млаз, компатибилно со филтер кеси, филтер касети, керамички цевки и други елементи за филтрирање. Служи како „прекинувач“ за компримиран воздух за системот за повратен удар. Нејзините апликации се концентрирани во индустриски поставки со висока прашина:

Контрола на прашина во животната средина:Системи за чистење со пулс-млазен млаз компатибилен со разни колектори за прашина од торби/касети.

Индустриско производство:Градежни материјали (цемент/вар), металургија (челик/топење), рударство, хемикалии, фармацевтски производи, преработка на добиточна храна, обработка на дрво, производство на хартија итн.

Други апликации:Потпомогнато дување во пневматски преносни системи и опрема/оперативни услови кои бараат чистење со пулс.
