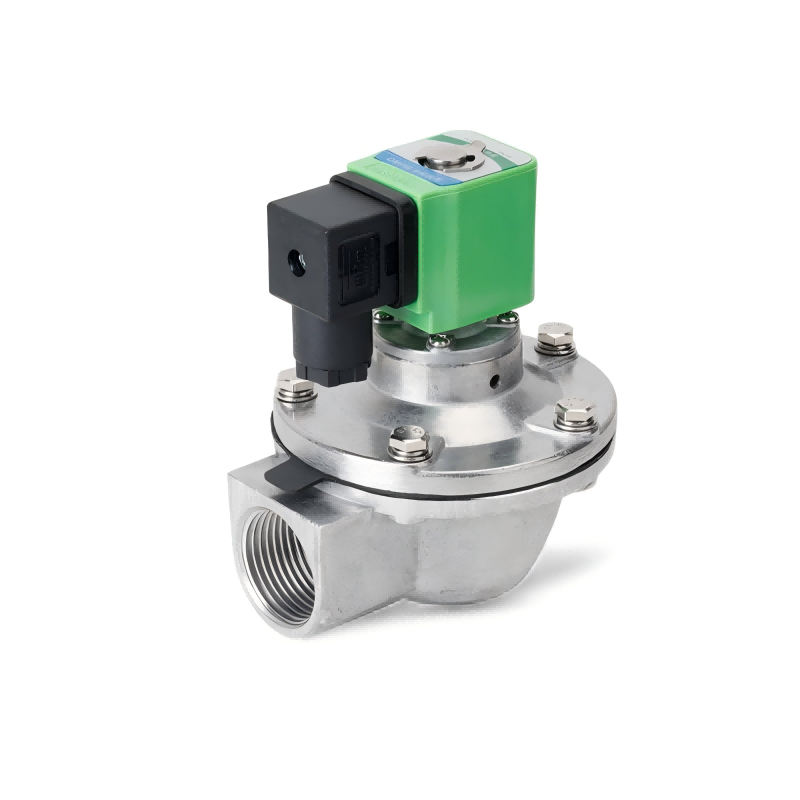

Пулсен вентил DMF-Z

Електромагнетниот импулсен вентил со прав агол DMF-Z е специјализиран електромагнетниот вентил дизајниран специјално за употреба со собирачи на прашина во торбичка. Служи како прекинувач за компримиран воздух за системот за чистење со пулсен млаз во колектори за прашина во куќиште со пулс-млаз. Контролиран со излезни сигнали од контролниот инструмент со пулс-млаз, тој последователно врши чистење со пулсен млаз на филтер кеси ред по ред (или комора по комора). Ова ја одржува отпорноста на колекторот за прашина во претходно поставениот опсег, обезбедувајќи го неговиот капацитет за обработка и ефикасноста на собирање прашина додека ја постигнува целта да се истресе правот од филтер кесите.

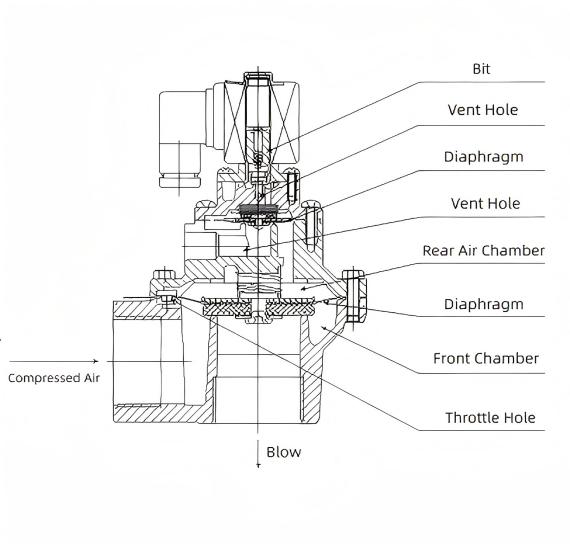

Шематски дијаграм

Структурни карактеристики

Телото на вентилот и капакот на електромагнетниот импулсен вентил со правоаголен DMF-Z се произведени од леана алуминиумска легура. По површинската обработка, тие покажуваат одлична отпорност на корозија. Дијафрагмата и заптивката за заптивање се вулканизирани и композитни со помош на нови процеси. Електромагнетната пилотска глава е составена од магнетни материјали и материјали за магнетна заштита од нерѓосувачки челик. Пружините и сврзувачките елементи се направени од нерѓосувачки челик. Цевката за поврзување на дистрибутерот на воздух (воздушна комора) и цевката за дување на собирачот на прашина се вметнуваат во влезот и излезот на вентилот соодветно. Двата краја се запечатени со затегнување на навртките за компресија. Вентилите се достапни во три спецификации - 20, 25 и 40S - за избор во колектори за прашина со пулс-млаз со различни капацитети за ракување (прочистување) на воздухот. Телото и капакот на вентилот се излеани за висока густина, со проѕирен лак кој ја зголемува отпорноста на корозија. Заптивката на дијафрагмата користи композит од метал-гума за одлична цврстина и перформанси без протекување. Електромагнетната пилотска глава обезбедува силно магнетно повлекување со одзивно и сигурно работење. Вентилот покажува супериорни перформанси за отворање, сигурно се отвора со 85% од номиналниот напон. Исто така, покажува одлични перформанси на затворање, сигурно запечатувајќи при воздушен притисок од 0,15 MPa.

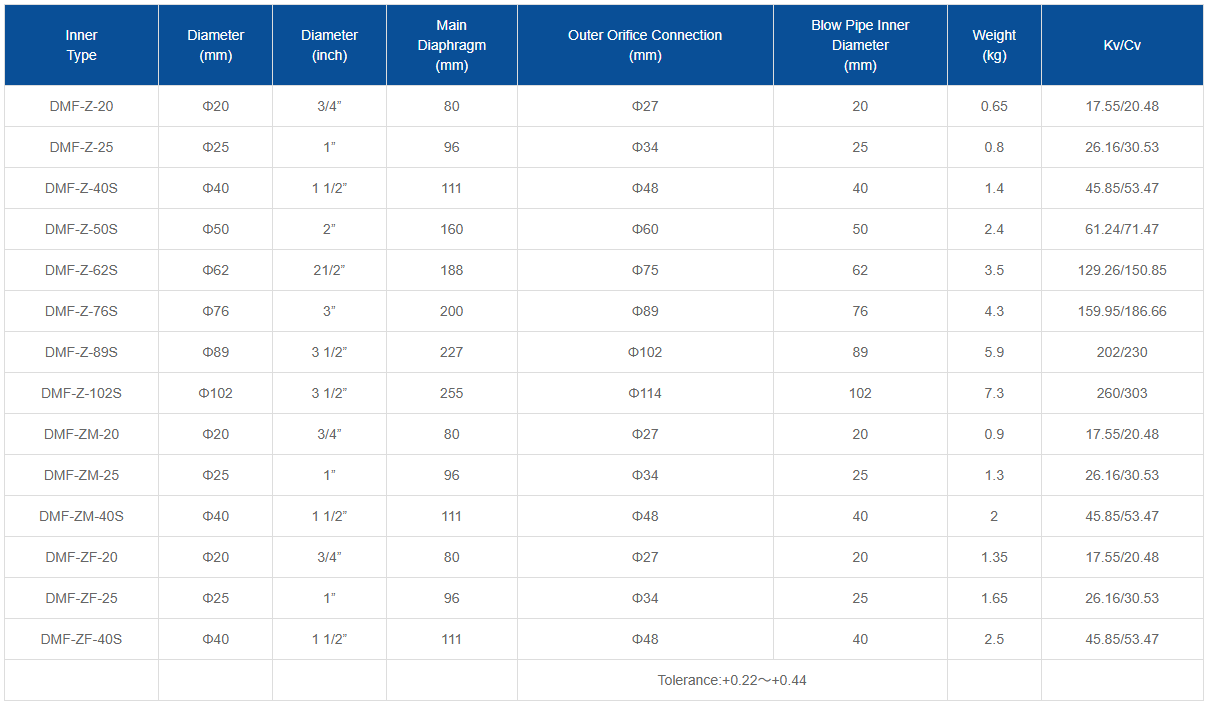

Параметри

Принцип на работа

Дијафрагмата го дели електромагнетниот импулсен вентил на предната и задната комора. Кога компримиран воздух се внесува преку дупката за гас во задната комора, притисокот на задната комора ја принудува дијафрагмата да го запечати излезот на вентилот, ставајќи го електромагнетниот импулсен вентил во „затворена“ состојба. Кога ќе престане електричниот сигнал од контролорот со импулсен млаз, арматурата на електромагнетниот вентил се ресетира. Отворот на задната комора се затвора, а зголемениот притисок во задната комора ја принудува дијафрагмата да го запечати излезот на вентилот, враќајќи го електромагнетниот вентил во „затворена“ состојба. Електромагнетниот импулсен вентил го контролира отворањето и затворањето на релјефната порта на телото на вентилот преку електрични сигнали. За време на ослободувањето на вентилот, гасот под притисок во задната комора се испушта, додека гасот под притисок во предната комора се пригушува од вакуумската порта на дијафрагмата, кревајќи ја дијафрагмата за да започне пулсното дување. Кога телото на вентилот ќе престане да се истоварува, гасот под притисок брзо ја исполнува задната комора низ отворот за амортизација. Поради разликата во областите што носат сила од двете страни на дијафрагмата наспроти телото на вентилот, силата на гасот во задната комора станува доминантна. Ова сигурно ја затвора дијафрагмата над отворот за празнење на вентилот, запирајќи го празнењето на пулсниот вентил.

Области за примена

Сектор за опрема за отстранување прашина

Собирачи за прашина во торби: Како основна компонента на системот за чистење со пулсен млаз, овие единици се контролирани од контролори со пулсен млаз за последователно дување на компримиран воздух во филтер кеси, одржувајќи ја отпорноста на колекторот за прашина во претходно поставените граници. Ова обезбедува постојан капацитет за обработка и ефикасност на собирање прашина, што ги прави широко користени за контрола на прашина во рударството, градежните материјали, металургијата и хемиската индустрија.

Воздухопловни пулсни колектори за прашина: Одредени пулсни вентили DMF-Z со прав агол може да се интегрираат во системите со импулсен млаз на колектори за импулсна прашина во воздушната кутија, работејќи во тандем со структурата на воздушната кутија за да се постигне ефикасно отстранување на прав.

Поле за прочистување на воздухот

Индустриска опрема за прочистување на воздухот: Се користи за контрола на протокот на воздух, отстранување на прашината од површините на филтерот, подобрување на ефикасноста на прочистувањето и продолжување на животниот век на филтерот. Погоден за индустрии со строги барања за чистота на воздухот, како што се електроника, фармацевтски производи и преработка на храна.

Комерцијални системи за прочистување на воздухот: Во опремата за прочистување на воздухот за трговски центри, хотели, канцелариски згради и слични места, пулсните вентили DMF-Z помагаат да се постигне ефикасна филтрација и прочистување на воздухот.

Хемиска индустрија

Одвојување и прочистување на гасот: Се користи во единиците за одвојување гас за време на хемиското производство за прецизно контролирање на протокот и притисокот на гасот, обезбедувајќи стабилност и ефикасност во процесот на одвојување.

Контрола на реакторски гас: Во хемиските реактори, го регулира влезот/излезот и притисокот на гасот за да одржува стабилни услови за реакција, подобрувајќи го квалитетот и безбедноста на реакцијата.

Сектор за енергетика

Термоелектрани: Го контролира протокот на гасови и пареа од согорувањето за да ги оптимизира процесите на согорување, да ја подобри енергетската ефикасност и да ги намали емисиите на загадувачи.

Системи за прочистување на гас: Управува со отстранување на прашина и честички за време на прочистувањето на гасот за да се обезбеди квалитет на гасот и да се минимизира загадувањето на животната средина.

Системи за обновување на прашина

Се користи за регулирање на протокот, притисокот и температурата на гасот за ефикасно обновување и повторна употреба на прав, минимизирајќи го загадувањето од издувните гасови. Применливо во фазите за обновување на прашина низ цемент, керамика, стакло и сродни индустрии.

Системи за контрола на течности

Користете електромагнетна сила за прецизно регулирање на приливот и одливот на течност во индустриското производство. Се користи во системи за пренос на течности и мерење за хемиска, фармацевтска, преработка на храна и слични индустрии.
