Пилот вентил RCA3D2

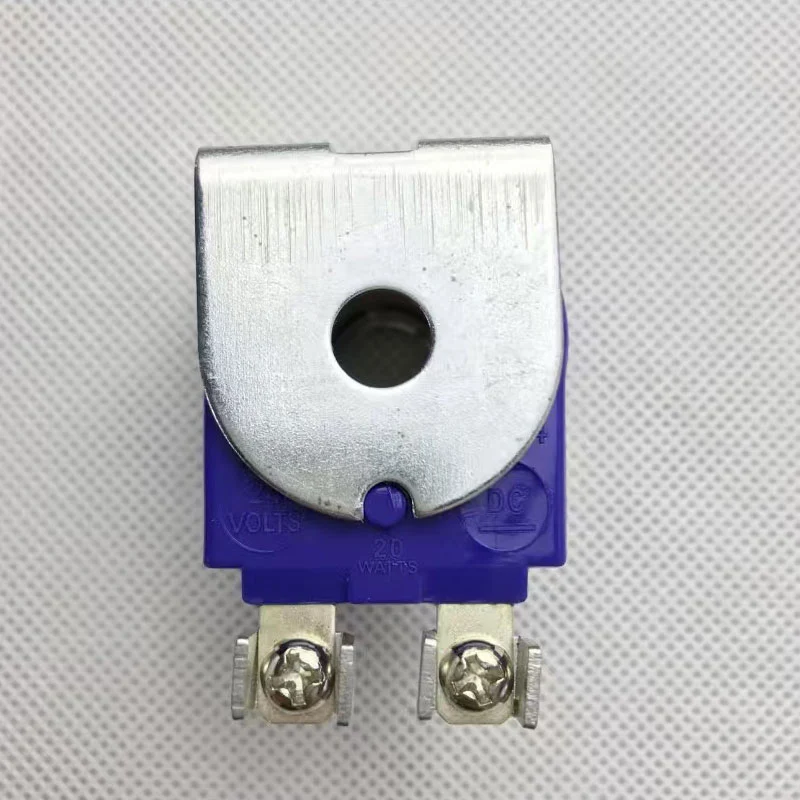

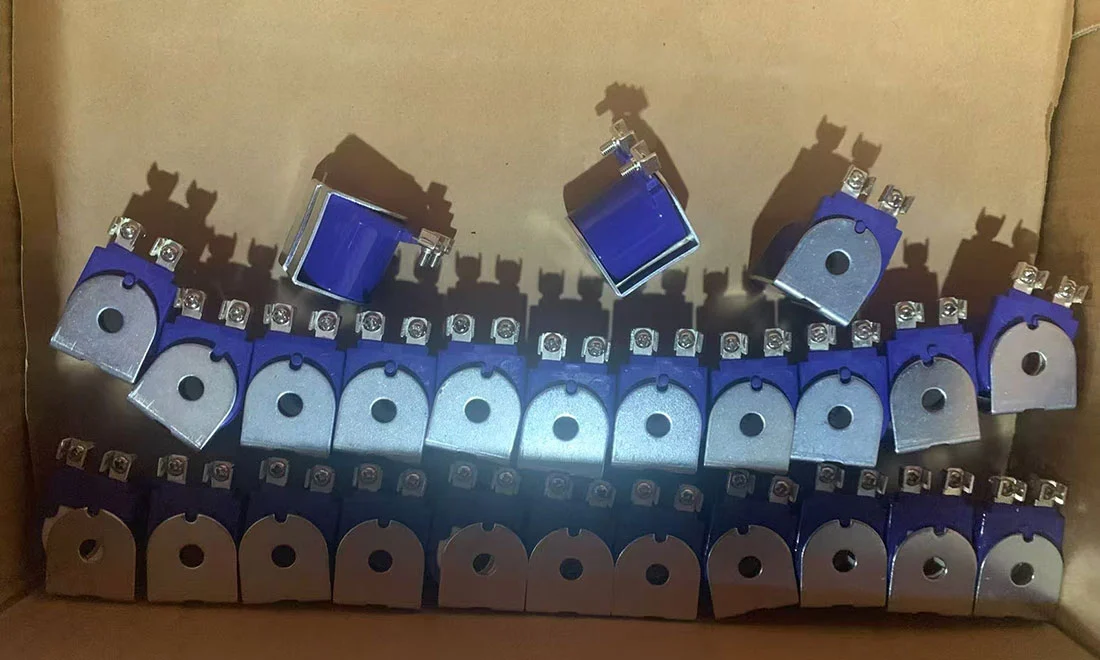

Пилотскиот вентил RCA3D2 е познат и како Q серија соленоиден калем, пилот -вентилот е погоден за сите пулсни вентили од типот Гоин, пулсни вентили RCA3D серии и кутија за пулсен вентил.

Испрати барање

Опис на производот

Опсег на апликација

Пилотскиот вентил RCA3D2 е погоден за сите вентили на пулсот на Pneumatic Pleumatic Pleumatic и е компатибилен со различни системи за отстранување на прашина од пулсот во околини на Goyen. Ова осигурува дека може да работи стабилно во сурови услови.

Упатства за инсталација на пилот -вентил RCA3D2

1. Барања за дупка за инсталација: дупки за инсталација на вежба со дијаметар од Ф19,3 - 19,4 мм на инсталационата плоча на пилотскиот вентил.

2. Дебелина на плочата за инсталација: Дебелината на инсталационата челична плоча мора да надмине 1,5мм за да се обезбеди јачина на инсталацијата.

3. Запечатување и склопување:

а. Пред да ги затегнете навртките, осигурете се дека О-прстенот е правилно инсталиран за да се гарантира перформанси на запечатување.

Б. Се препорачува да се собере електромагнетниот калем на пилотскиот вентил пред да се инсталира пилот -вентилот за подобрување на ефикасноста на инсталацијата.

4. Барања за напон: За да се обезбеди нормално работење на пулсот вентил, влезниот напон на електромагнетниот вентил мора да се одржува во опсег од -10% до +15% од напонот на серпентина.

Спецификации за материјални материјали RCA3D2

Делови	Материјал
Тело на вентил	Алуминиумска легура на умирање
Притисни прачка	304 не'рѓосувачки челик
Арматура	430FR нерѓосувачки челик
Прстен за запечатување	Нитрил (нитрилна гума)
Орев	Галванизиран јаглероден челик
Завртки	302 не'рѓосувачки челик
Стегач	Јаглероден челик (механички притиснато)

Оперативни параметри

• Препорачана ширина на пулсот: 50-500 ms

• Препорачан интервал на пулсот: 1 минута или повеќе

Параметри за перформанси на производот

Индикатори за перформанси	Детали за параметарот
Коефициент на проток	CV ＝ 0,32
Максимален работен притисок	860 kPa
Минимален работен притисок	0 kPa
Минимална работна температура	-40
Максимална работна температура	82
Применлив гас	Среден воздух или инертен гас

Детали за моделот за нарачки на производи

Големина на портата на моделот	Тип на тема	Големина на издувната порта
RCA3D0	1/8 ”НПТ	3,2мм
RCA3D1	1/8 "BSPP	3,2мм

Оперативни параметри

Спецификации на моделот: Ве молиме, погледнете ги К-параметрите во листот со податоци за електромагнетни калеми Q-тип и изберете го специфичниот модел заснован на барањата за напон.

Пример:

• RCA3D0 - 300 = 1/8 "NPT Intlet порта, напон 200/240VAC, со блок на терминал DIN.

• RCA3D1 - 336 = 1/8 "BSPP влезна порта, напон 24VDC, со терминални жици на завртки (погодни за електромагнетни кутии за склопување).

Делови за одржување

• K0380: Вклучува заптивки на нитрил О-прстен, арматура, извори и склопување на Pushrod.

• K0384: Вклучува заптивки на материјал Витон и сите компоненти од K0380.

• Тежина: RCA3D0, RCA3D1 (без калем) е 0,174 кг

Rca3d2 Pilot Valve
